CARACTERISTIQUES GENERALES :

Dimensions utile travail :                                         3500x2000 mm

Vérins verticaux                           N° 2  90/45 mm course1300 mm

Pression                                                                                 14 t

Vérins horizontaux                       N° 2  65/45 mm course 1500 mm

Pression                                                                                   6 t

Groupe hydraulique                                                               2 HP

STRUCTURE :

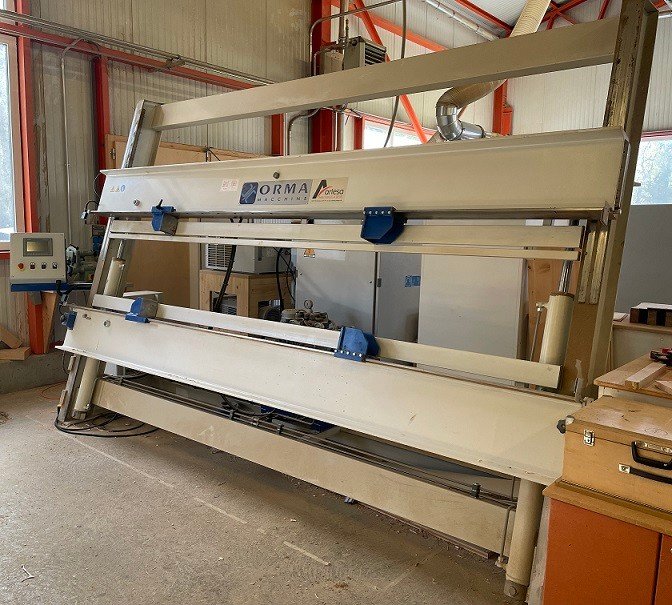

La structure de la presse est réalisée en poutres assemblées et soudées entre elles sur gabarits de reference.et travaillées par machine-outil.

Poutre mobile supérieure reliée aux vérins verticaux, travaillée par machine-outil.

Système pignon/crémaillères avec barre de torsion, pour garantir déplacement parallèle de la poutre mobile supérieure par rapport a la fixe inferieure.

Poutre inferieure fixe travaillée par machine-outil positionnable a 3 niveaux différents.

Equerres de butée réglable manuellement avec attache rapide.

Equerres de pressage relié aux vérins horizontaux.

INSTALLATION HYDRAULIQUE

Installation hydraulique avec groupe a double pompe immergée dans l’huile.

-Pompe de fermeture rapide à haute portée et basse pression.

-Pompe de montée en pression lente et a basse portée pour haute pression.

Groupe hydraulique complet de vannes mécaniques de sécurité et électrovannes de commandes montées sur réservoir d’huile. L’huile est fournie en quantité suffisante afin de garantir le bon fonctionnement du groupe hydraulique.

Les vérins sont en acier pour application hydraulique et sont projetés pour travailler a la pression maximum réglable de la machine.

INSTALLATION ELECTRIQUE

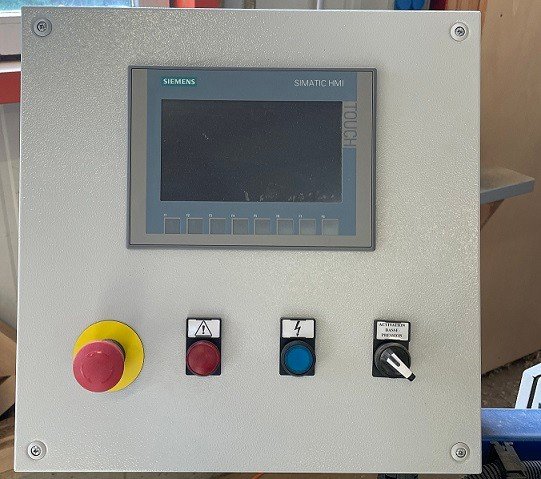

Panneau électrique de commandes complet de :

- Signal lumineux de tension.

- bouton arrêt d’urgence.

- Bouton “START”

- Signal lumineux arrêt d’urgence

Panneau operateur avec écran digital sensible au toucher (TOUCH SCREEN), pour la programmation et le contrôle des différentes fonctions dont :

Programmation de la pression de travail horizontale et verticale.

Possibilité de choix entre 4 cycles différents.

Programmation du temps de pressage.

Programmation de l’ouverture verticale et horizontale en fin de cycle.

Programmation de l’ouverture verticale et horizontale durant le cycle.

Choix des temps de fonctionnement du prémontage (si option prévue)

Pédale pour commande a impulsion cycle automatique.

Photocellules de sécurité.

Le tableau électrique est centralisé pour toutes les fonctions opératives de manière a consentir au client d’effectuer un branchement unique au propre réseau.

CYCLES DE TRAVAIL :

Une fois positionné le cadre dans la cadreuse, l’opérateur donne le consentement au cycle automatique.

-fermeture des équerres des vérins horizontaux jusqu’à une résistance minimum du châssis, puis réouverture brève avec une temps variable programmable.

-fermeture de la poutre mobile des vérins verticaux jusqu’a une résistance minimum du châssis, puis réouverture brève avec une temps variable programmable.

-fermeture définitive du châssis a la pression programmée.

Au terme du cycle de travail, les équerres de pressage et la poutre mobile supérieure s’ouvrent en se préparant automatiquement au pressage suivant d’un cadre de mêmes dimensions.

(Le temps d’ouverture peut varier).
